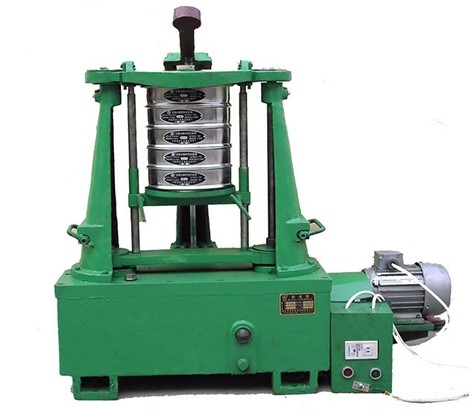

拍擊篩又稱為拍擊式振動篩、拍擊式標準振篩機、拍擊式檢驗篩等，適用于普通磨料的粒度組成檢查和超硬材料產品的生產分級及粒度組成檢查，廣泛應用于冶金、化工、建材、醫藥、地質等部門的科研、生產部門對固體材料的篩分檢測。
13503809925
一、功能簡介
拍擊篩又稱為拍擊式振動篩、拍擊式標準振篩機、拍擊式檢驗篩等，適用于普通磨料的粒度組成檢查和超硬材料產品的生產分級及粒度組成檢查
廣泛應用于冶金、化工、建材、醫藥、地質等部門的科研、生產部門對固體材料的篩分檢測。
二、技術參數
序 號 | 項 目 | 數 值 |
1 | 搖動次數(次/min) | 290±5 |
2 | 拍擊次數(次/min) | 156±5 |
3 | 往復行程(mm) | 25 |
4 | 拍擊高度(mm) | 38±5 |
5 | 套篩外徑(mm) | 200，150，100，50 |
6 | 可容篩層(層) | 7 |
7 | 使用電壓(v) | 220 |
8 | 輸出功率(kw) | 0.37 |
9 | 額定轉速(r/min) | 1400 |
10 | 外型尺寸(mm) | 850×420×800 |
11 | 凈重(kg) | 125 |

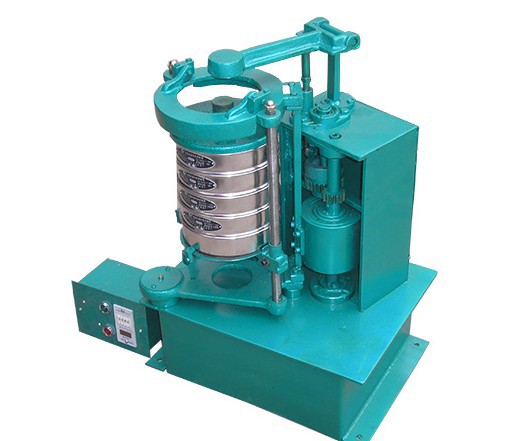

三、300型拍擊式標準振篩機作用與原理
本機經齒輪變速后，分別帶動偏心輪和凸輪，使套篩往復運動及使錘鐵拍打套篩，使材料篩分。

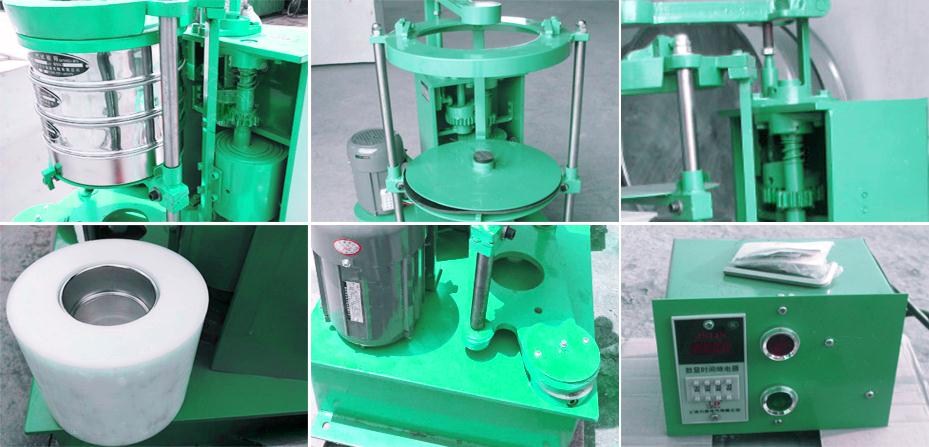

電機帶動齒輪通過同步帶傳動到主軸上，經齒輪變速后主軸按要求的轉速轉動，主軸帶動偏心輪使滑板做往復運動
帶動安裝在滑板托盤中的試驗篩左右搖動，同時主軸帶動頂桿齒輪轉動，變速后頂桿齒輪通過凸輪頂擊頂桿，頂桿使拍錘上下拍擊試驗篩上蓋，使得試驗篩、分樣篩中的物料往復和上下振動
使小于試驗篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料。達到不同粒度的分離并確定此物料的粒度組成。
拍擊篩使用方法
1．電機轉動方向必須按箭頭所指方向轉動（三相電機）（因采用凸輪頂擊頂桿，方向反會別住，無法轉動）。
檢查電機轉動方向方法：開機前提起頂桿，再開機，此時檢查電機轉動方向，如不對可將三相中的兩相交換線頭后再試。確定方向正確后再正常使用。
2．設備運轉前須固定。固定采用地腳螺絲固定，可采用膨脹螺絲將設備固定在水泥地面上。
3．安裝試驗篩：松開托盤緊固螺絲，將托盤向下移動，裝入裝好物料的試驗篩（分樣篩、標準篩），然后托起托盤至合適位置，擰緊緊固螺絲，蓋好翻蓋，放下錘鐵后，定好時間即可開機。采用100、75夾具可使用相應尺寸套篩，特殊尺寸可定制。
4．設備帶有定時裝置，用戶可調節使用時間，開機后到時自動停機。調節時間前兩位為分鐘，后兩位為秒。用戶可根據自己需要調節運行時間。
5．設備拍擊高度出廠前以調好，用戶如有需要也可松開緊固螺母，調節頂桿頭螺紋升高或降低至合適位置后，再將螺母背死
6．上下滑板、加油嘴、等應定期加油。
四、使用及維護
注意：必須使電機轉向正確。
1、加油
機箱內注入20＃普通機油，加至油標紅線高度，應定期檢查油位，每半年更換一次機油。
上下滑板應定期打開上蓋加入黃油。
主軸套應定期將黃油杯加滿黃油，并擰緊一圈，使黃油進入潤滑面。上下滑板銅套內污物應定期清理，擦凈后加入新潤滑脂。
2、電源接線
單相電機出廠前方向已調好，接入電源即可使用。三相電機接上電源后開機前應先將錘鐵頂桿提起至高處，試轉觀察其轉向是否正確。注意設備必須轉向正確方可使用。
3、安裝套篩
松開套篩底座上的螺母，裝上套篩向上移動套篩底座至合適位置，擰緊套篩底座螺母，固定住套篩底座，即可使用。
4、定時
本機具有定時功能，定時調節方法是：調節晶體管繼電器上的該度，并用秒表校核，增減刻度至**時間。
