連續進料臥式雙筒振動磨機工作原理

一、振動磨機的用途
ZM型振動磨機屬中小型非易爆材料粉磨設備,主要應用于冶金、礦山、建材、化工、耐火材料、磨料、石墨、玻璃、陶瓷等行業的細粉和超細粉加工。特別在化工染料、特種陶瓷、粉磨冶金和**耐火材料等產品生產中作原料的超細加工方面應用廣泛,近幾年,該系列振動磨機成為金屬鎂行業粉磨煅白的粉磨設備。

二、振動磨機工作原理
2ZM系列振動磨機是新型制粉設備，該設備是利用圓筒的高頻振動，使筒體中的研磨介質依靠慣性力沖擊物料，磨介通常為φ16～φ36mm的圓鋼，鋼棒經過滲碳和淬火處理，硬度達HRC55以上。入料粒度＞15mm時取較大直徑，入料粒度＜15mm時取較小直徑，并采用兩種以上規格鋼棒搭配使用。工作時，電動機通過撓性聯軸器和萬向聯軸器帶動帶有偏心重錘的激振器的軸旋轉，使筒體產生振動，筒內的磨介和物料在筒內翻轉、沖擊，使物料在短時間內得到粉碎。

三、振動磨機結構型式
1、按筒體個數有：單筒磨、雙筒磨、三筒磨。其中雙筒磨應用廣泛。
2、按磨介種類有：振動棒磨機、振動球磨機。
3、按進出型式有：單進單出、雙進雙出、雙進四出等多型式。
4、按結構布置有：立式、臥式。
5、按筒體容積有：10L、50L、100L、200L、400L、600L、800L、1000L、1200L等。

四、振動磨機使用特點
1、結構緊湊、占地面積小；
2、單位產量能耗低，產量高；
3、粉磨粒度集中；
4、流程簡單，操作方便；
5、襯板和磨介更換容易。

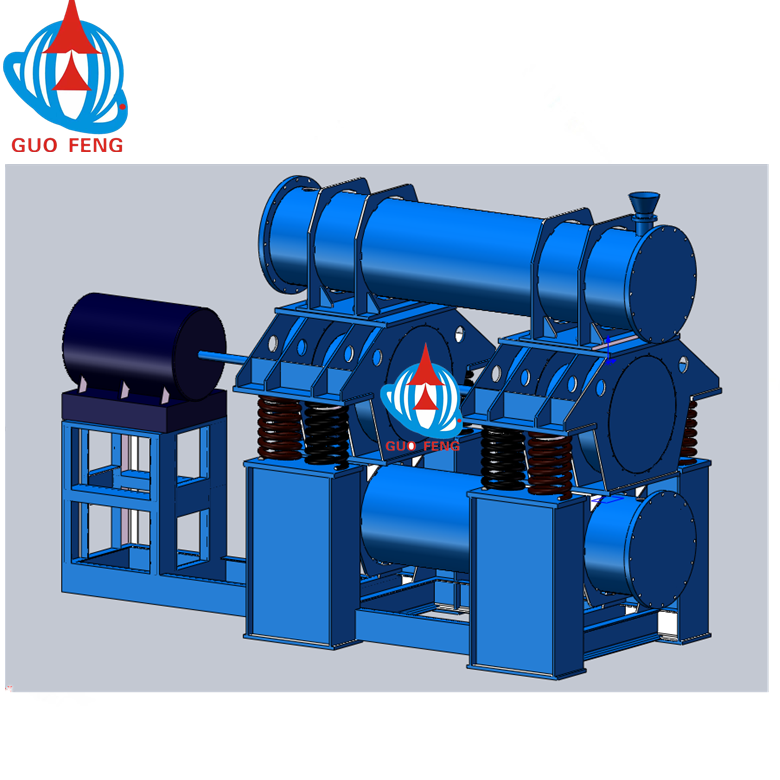

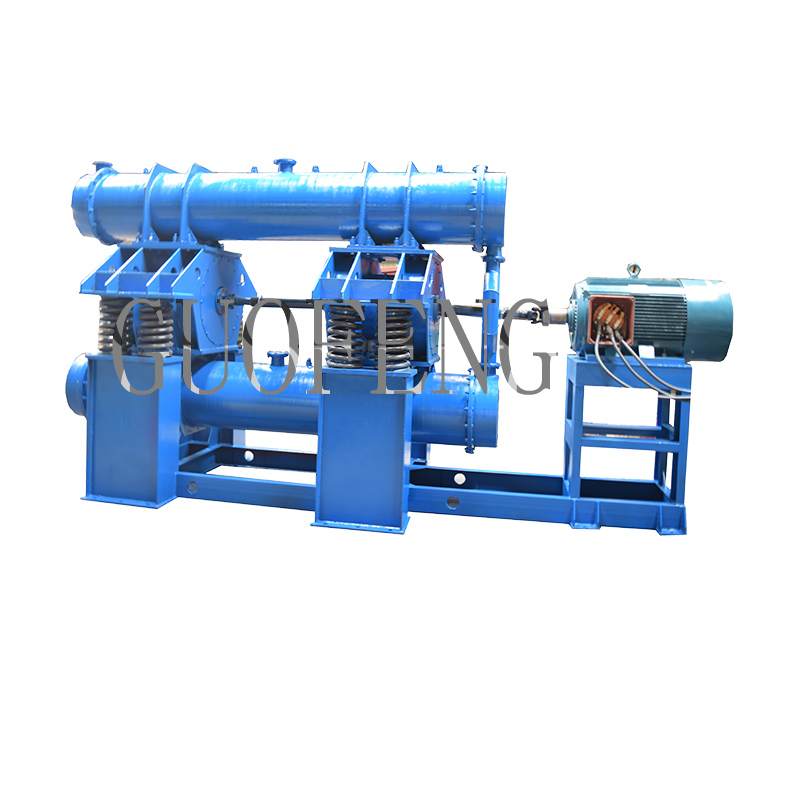

雙筒振動磨機-1

五、振動磨機的技術參數

	2ZM-W100	2ZM-W200	2ZM-W400
筒體個數	2	2	2
筒體容積（L）	100	200	400
筒體長度（mm）	1540	1700	1890
筒體內徑（mm）	Φ255	Φ305	Φ406
入料粒度（mm）	5-15	5-15	8-20
出料粒度（mm）	0.8-0.104	0.8-0.104	0.8-0.08
振動幅度（mm）	10-14	10-14	8-13
振動頻率（r/min）	980	980	980
磨介規格	棒球Φ16-Φ50	棒球Φ16-Φ50	棒球Φ16-Φ50
磨介填充率	50-80％	50-80％	50-80％
處理能力（t/h）	0.6-1.3	0.75-2.5	0.8-4.8
電機型號	Y200Z1-6	Y200Z2-6	Y250M-6
電機功率（kw）	15	22/30	37
電機轉速（r/min）	980	980	980
機器重量（t）	3	3.5	4
